锅炉整体的结构包括锅炉本体、辅助设备和安全

2020-07-07 14:10 得钜机电
锅炉整体的结构包括锅炉本体(drum)、辅助设备和安全装置两大部分。锅炉中的炉膛、锅筒、燃烧器、水冷壁、过热器、省煤器、空气预热器、构架和炉墙等主要部件构成生产蒸汽的核心部分,称为锅炉本体。锅炉本体中两个最主要的部件是炉膛和锅筒。
燃稻壳蒸汽锅炉的内部结构图
燃稻壳蒸汽锅炉的内部结构图
炉膛又称燃烧室,是供燃料燃烧的空间。将固体燃料放在炉排上,进行火床燃烧的炉膛称为层燃炉,又称火床炉;将液体、气体或磨成粉状的固体燃料,喷入火室燃烧的炉膛称为室燃炉,又称火室炉;空气将煤粒托起使其呈沸腾状态燃烧,并适于燃烧劣质燃料的炉膛称为沸腾炉,又称流化床炉;利用空气流使煤粒高速旋转,并强烈火烧的圆筒形炉膛称为旋风炉。辅助设备和安全装置包括安全阀、压力表、水位表、水位报警器、易熔塞等

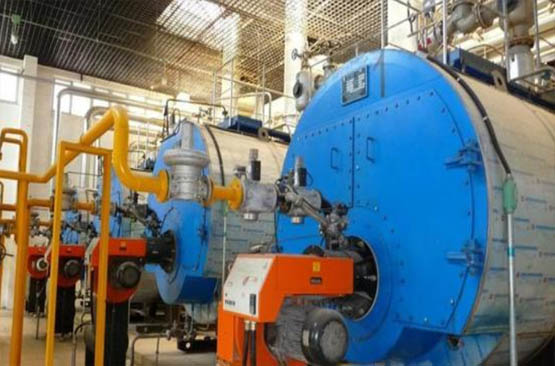

锅炉
炉膛设计
炉膛设计需要充分考虑使用燃料的特性。每台锅炉应尽量燃用原设计的燃料。燃用特性差别较大的燃料时锅炉运行的经济性和可靠性都可能降低。
锅筒
是自然循环和多次强制循环锅炉中,接受省煤器来的给水、联接循环回路,并向过热器输送饱和蒸汽的圆筒形容器。锅筒简体由优质厚钢板制成,是锅炉中最重要的部件之一。
锅筒主要功能
锅筒的主要功能是储水,进行汽水分离,在运行中排除锅水中的盐水和泥渣,避免含有高浓度盐分和杂质的锅水随蒸汽进入过热器和汽轮机中。
锅筒内部装置
包括汽水分离和蒸汽清洗装置、给水分配管、排污和加药设备等。其中汽水分离装置的作用是将从水冷壁来的饱和蒸汽与水分离开来,并尽量减少蒸汽中携带的细小水滴。中、低压锅炉常用挡板和缝隙挡板作为粗分离元件;中压以上的锅炉除广泛采用多种型式的旋风分离器进行粗分离外,还用百叶窗、钢丝网或均汽板等进行进一步分离。锅筒上还装有水位表、安全阀等监测和保护设施。
设计考虑
为了考核性能和改进设计,锅炉常要经过热平衡试验。直
LSS立式燃油(燃气)蒸汽锅炉
LSS立式燃油(燃气)蒸汽锅炉
接从有效利用能量来计算锅炉热效率的方法叫正平衡,从各种热损失来反算效率的方法叫反平衡。考虑锅炉房的实际效益时,不仅要看锅炉热效率,还要计及锅炉辅机所消耗的能量。单位质量或单位容积的燃料完全燃烧时,按化学反应计算出的空气需求量称为理论空气量。为了使燃料在炉膛内有更多的机会与氧气接触而燃烧,实际送入炉内的空气量总要大于理论空气量。虽然多送入空气可以减少不完全燃烧热损失,但排烟热损失会增大,还会加剧硫氧化物腐蚀和氮氧化物生成。因此应设法改进燃烧技术,争取以尽量小的过量空气系数使炉膛内燃烧完全。
