CWNS系列常压热水锅炉

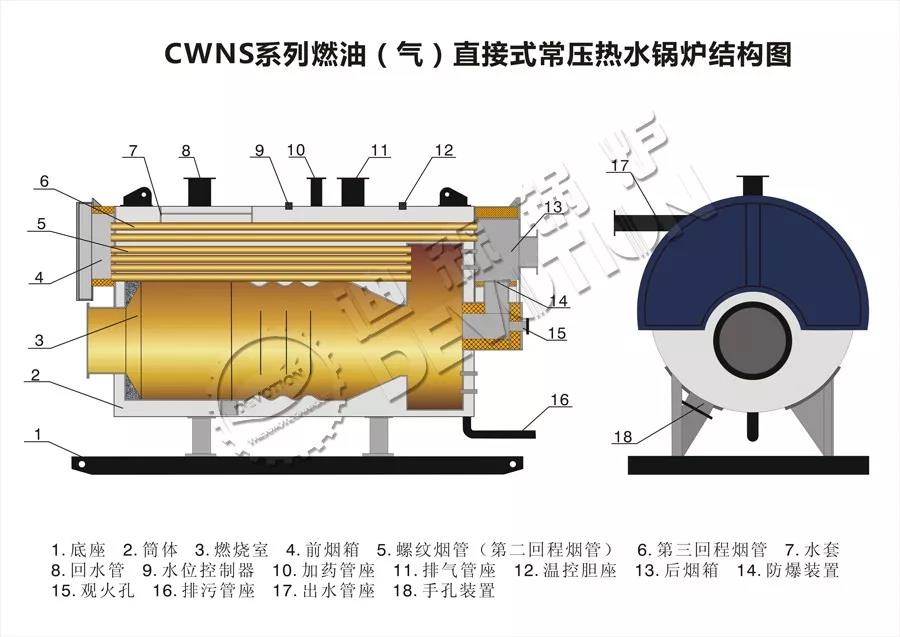

运行原理

烟气系统：
将燃油或燃气经过燃油或燃气燃烧机在锅炉炉膛内燃烧产生烟气，经过炉膛上方第二、第三回程烟管后通过烟囱排放至大气。
直接式供回水系统:
由软化水装置将自来水进行软化储存进水箱，通过补水泵将水源输送到锅炉锅壳内，与烟气系统产生的热量进行换热，从而将锅壳内的水进行加热，通过出水管口，经由循环水泵输送至集水器，再输送至客户各个使用点进行使用，待客户各个需求点进行换热后，通过回水管路，将其输送回锅炉再次进行加热，整个系统以此循环。
间接式供回水系统:
由软化水装置将自来水进行软化储存进水箱，通过补水泵将水源输送到锅炉锅壳内，与烟气系统产生的热量进行换热，从而将锅壳内的水进行加热，待其汽化后，与锅壳上部换热器进行水水换热，将换热器中介质水进行加热，加热到指定温度后，通过出水管口，经由循环水泵输送至集水器，再输送至客户各个使用点进行使用，待客户各个需求点进行换热后，通过回水管路，将其输送回换热器再次进行加热，整个系统以此循环。

技术参数

锅炉型号	热功率MW	额定压力Mpa	出回水温度℃	安装尺寸m
CWNS0.35	0.35	0.7 1.0 1.25	90/65 60/50(10)	2.3x1.4x1.5
CWNS0.47	0.47			2.3x1.4x1.5
CWNS0.58	0.58			2.8x1.5x1.6
CWNS0.7	0.7			2.8x1.5x1.6
CWNS0.93	0.93			3.0x1.7x1.8
CWNS1.05	1.05			3.0x1.7x1.8
CWNS1.17	1.17			3.3x1.7x1.8
CWNS1.4	1.4			3.3x1.7x1.8
CWNS1.75	1.75			3.8x1.9x2.0
CWNS2.1	2.1			4.0x1.9x2.0
CWNS2.8	2.8			4.3x2.1x2.2
CWNS3.5	3.5			4.6x2.3x2.4
CWNS4.2	4.2			4.8x2.3x2.4
CWNS5.6	5.6			5.8x2.8x2.8
CWNS7.0	7			6.5x2.7x2.9
