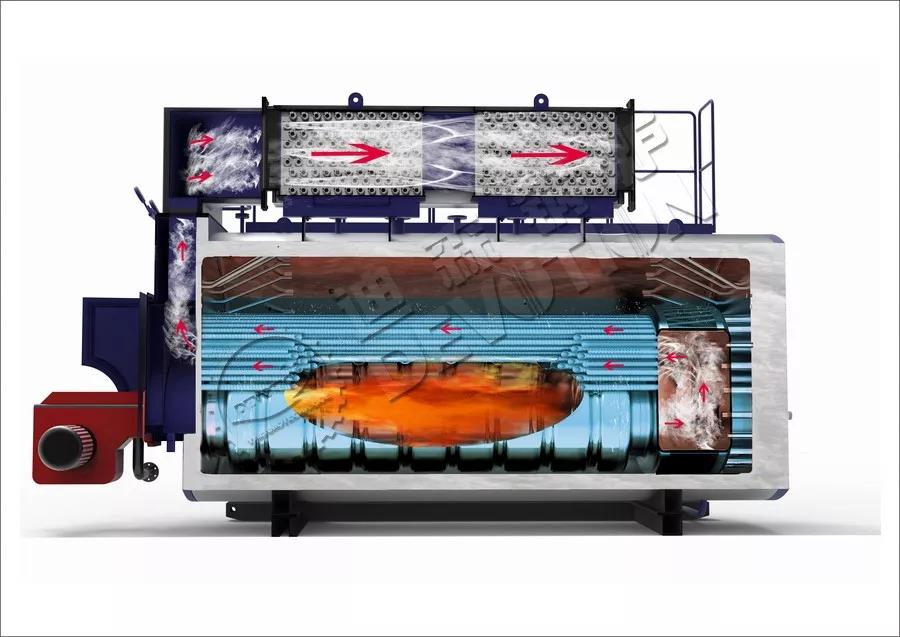

运行原理
烟气系统:
将燃油或燃气经过燃油或燃气燃烧机在锅炉炉膛内燃烧产生烟气,经过炉膛上方第二回程烟管以及节能器、冷凝器换热后通过烟囱排放至大气。
供水系统:
由软化水装置将自来水进行软化储存进水箱,通过给水泵输送至冷凝器进行一次加热,加热后在输送至节能器进行二次加热,然后输送至锅炉进水口,通过锅炉给水装置将水源输送到锅炉锅壳内,与烟气系统产生的热量进行换热,从而将锅壳内的水汽化成蒸汽。
供汽系统:
将锅壳内汽化的水蒸气经过主蒸汽阀及连接管道输送至分气缸,通过分气缸不同出汽管口及连接管道,将蒸汽输送至客户使用端。
技术参数
锅炉型号 | 蒸发量t | 额定压力MPa | 自重t | 安装尺寸m |
WNS2 | 2 |
1.0
1.25
1.6
|
8.6 | 4.5x2.1x3.4 |
WNS4 | 4 | 11.7 | 5.2x2.3x3.7 | |
WNS6 | 6 | 15.5 | 6.1x2.5x4.0 | |
WNS8 | 8 | 21.5 | 6.9x2.7x4.1 | |
WNS10 | 10 | 26.1 | 7.2x2.9x4.3 | |
WNS12 | 12 | 33.9 | 7.5x3.3x5.2 | |
WNS15 | 15 | 34.8 | 7.8x3.3x5.2 | |
WNS20 | 20 | 52.8 | 8.9x3.6x5.5 |
