CWNS系列冷凝常压蒸汽锅炉

运行原理 烟气系统: 将燃油或燃气经过燃油或燃气燃烧机在锅炉炉膛内燃烧产生烟气,经过炉膛上方第二、第三回程烟管以及冷凝器后通过烟囱排放至大气。 直接式供回水系统: 由软...

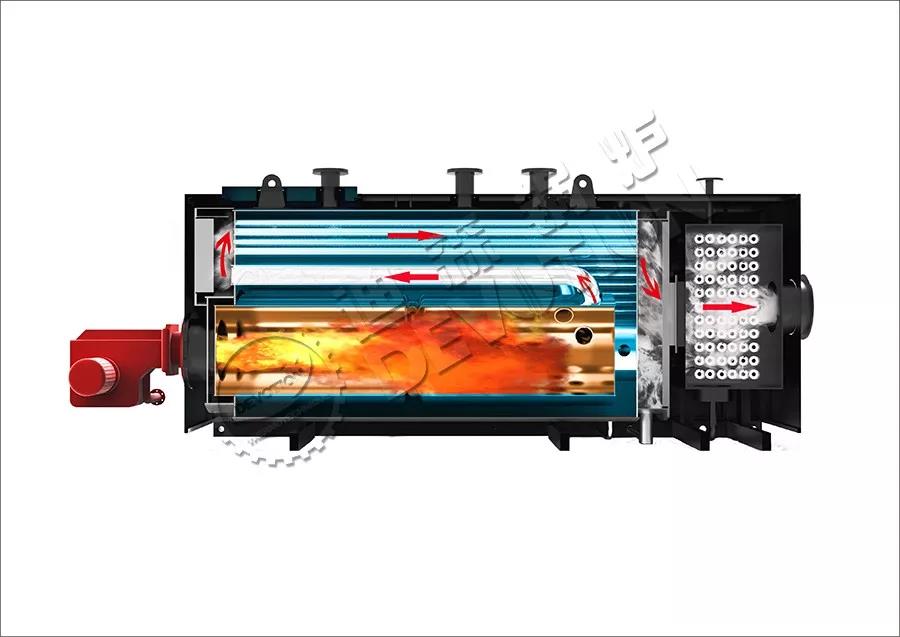

运行原理


烟气系统:
将燃油或燃气经过燃油或燃气燃烧机在锅炉炉膛内燃烧产生烟气,经过炉膛上方第二、第三回程烟管以及冷凝器后通过烟囱排放至大气。
直接式供回水系统:
由软化水装置将自来水进行软化储存进水箱,通过补水泵将水源输送到锅炉锅壳内,与烟气系统产生的热量进行换热,从而将锅壳内的水进行加热,通过出水管口,经由循环水泵输送至集水器,再输送至客户各个使用点进行使用,待客户各个需求点进行换热后,通过回水管路,将其输送回冷凝器及锅炉再次进行加热,整个系统以此循环。



技术参数

锅炉型号 热功率 出回水温度 安装尺寸m
CWNS-0.7 0.7 90/65 3.4x1.5x1.5
CWNS-0.93 0.93 3.8x1.7x1.8
CWNS-1.17 1.17 4.1x1.7x1.8
CWNS-1.4 1.4 4.1x1.7x1.8
CWNS-1.75 1.75 4.8x1.9x2.0
CWNS-2.1 2.1 4.8x1.9x2.0
CWNS-2.8 2.8 5.0x2.1x2.2
CWNS-3.5 3.5 5.4x2.3x2.4
CWNS-4.2 4.2 5.6x2.3x2.4
CWNS-4.9 4.9 6.8x2.8x2.7
CWNS-5.6 5.6 6.8x2.8x2.7
CWNS-7.0 7 7.6x2.7x2.9
