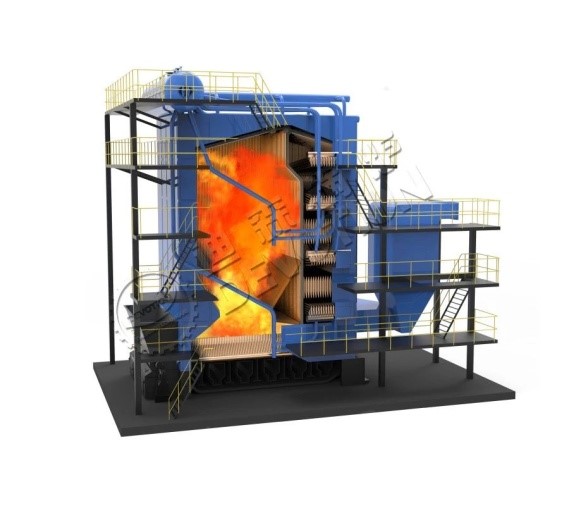

SHL系列生物质锅炉

运行原理

 SZL系列锅炉是我公司根据国内、外先进技术和经验设计而成的卧式双锅筒纵置式链条炉排水管蒸汽和热水锅炉。该类型锅炉采用快装和组装结构。4-6t/为快装水管结构，整装出厂；6-35t/h由上下两大件组成，上部搭建为本体受热面，下部大件为燃烧设备。锅炉本体的前端为四周布置的水冷壁，上部与锅筒连接，下部与集箱连接，组成燃烧室，以吸收炉膛热辐射，其后端在上下锅筒之间布置密集的对流管束，燃烧后的高温烟气进过二次回程横向冲刷对流受热面后引至单独布置的省煤器，最后进入除尘器经烟囱排出。20t/h组装水管锅炉由前炉膛、后炉膛、对流管束、省煤器及链条炉组成，分布集成，现场组装，安装便捷。

性能特点

技术参数

性能优势
1、外形采用冷轧压模成型凹凸面板，刚性好，强度大；采用自攻螺丝固定，无焊点；外表经除锈后再喷防腐及面漆、底漆，美观大方。2、锅炉炉膛和省煤器采用膜式壁结构，漏风少，降低锅炉排烟损失，提高锅炉热效率，炉墙采用模式壁轻型敷管炉墙，避免炉墙长期运行易损坏的现象3、省煤器采用整体式螺旋鳍片管结构，不仅传热好，而且有防积灰，自清灰效果；在对流管束、省煤器区域多点设置激波吹灰器，及时清灰；尾部竖井烟道烟气自上而下，下部设置积灰装置，及时顺畅排灰4、锅炉一次风由两台风机供风，配风根据生物质燃烧特点，不同的燃烧区域配置不同风量和风量；二次风的配置，增强燃烧区域的气流燃动，使烟气在炉内停留时间长，燃烧充分；同采用了分级供风，减少燃烧时NOx的生成，锅炉环保性能好。
产品结构
