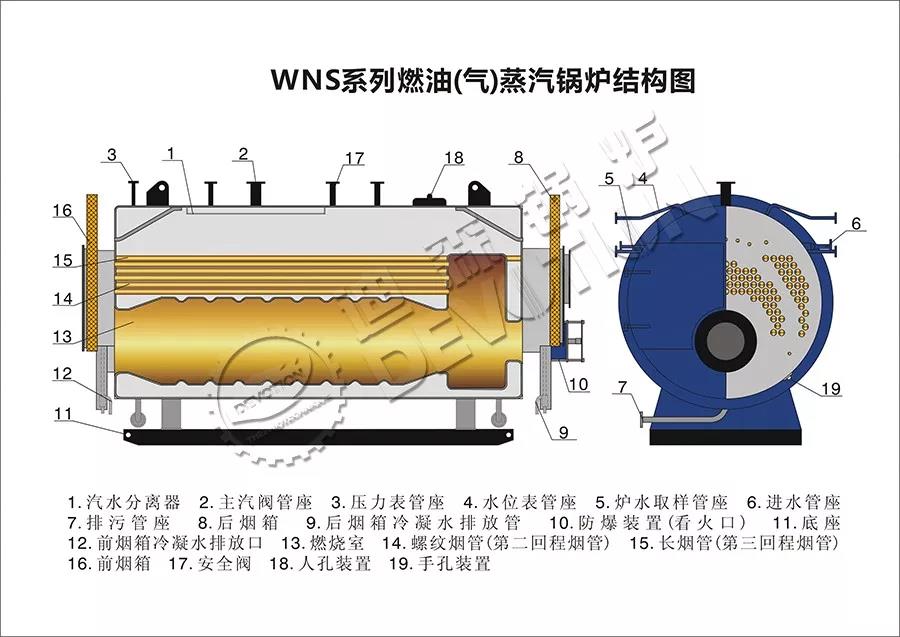

运行原理
烟气系统：
将燃油或燃气经过燃油或燃气燃烧机在锅炉炉膛内燃烧产生烟气，经过炉膛上方第二、第三回程烟管以及节能器换热后通过烟囱排放至大气。
供水系统：
由软化水装置将自来水进行软化储存进水箱，通过给水泵输送至节能器进行一次加热，加热后在输送至锅炉进水口，通过锅炉给水装置将水源输送到锅炉锅壳内，与烟气系统产生的热量进行换热，从而将锅壳内的水汽化成蒸汽。
供汽系统：
将锅壳内汽化的水蒸气经过主蒸汽阀及连接管道输送至分气缸，通过分气缸不同出汽管口及连接管道，将蒸汽输送至客户使用端。
技术参数
| 锅炉型号 | 额定蒸发量t/h | 额定蒸汽压力Mpa | 安装尺寸m |
| WNS0.5 | 0.5 |
0.4
0.7
1.0
1.25
1.6
2.5
|
3.1x1.6x1.7 |
| WNS1 | 1 | 3.6x1.9x2.1 | |
| WNS2 | 2 | 4.4x2.1x2.3 | |
| WNS3 | 3 | 5.4x2.4x2.6 | |
| WNS4 | 4 | 5.4x2.4x2.6 | |
| WNS5 | 5 | 5.7x2.6x2.9 | |
| WNS6 | 6 | 5.9x2.6x2.9 | |
| WNS8 | 8 | 6.7x2.8x3.3 | |
| WNS10 | 10 | 7.3x2.9x3.3 | |
| WNS15 | 15 | 8.1x3.1x3.6 | |
| WNS20 | 20 | 8.8x3.1x4.1 |
