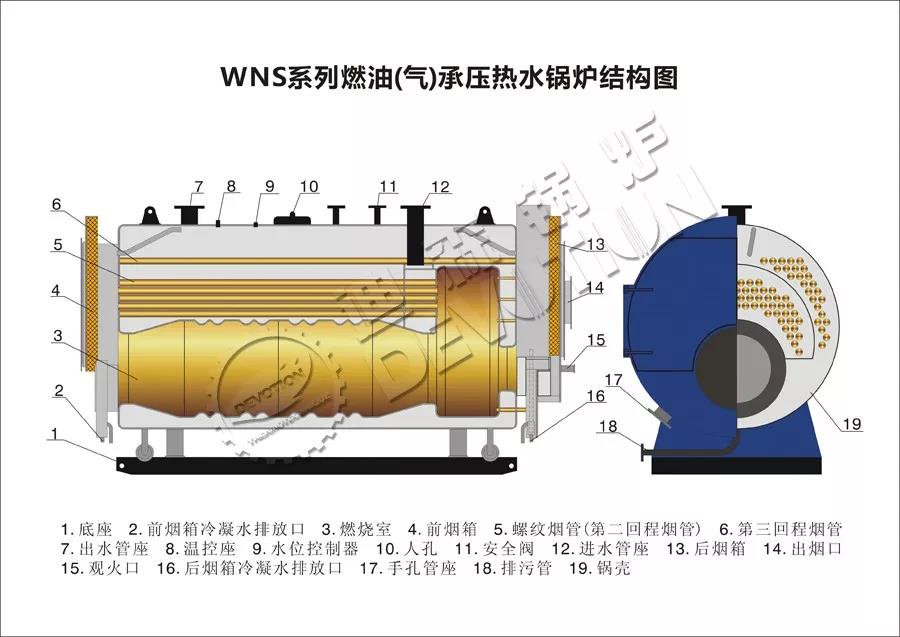

运行原理
烟气系统：
将燃油或燃气经过燃油或燃气燃烧机在锅炉炉膛内燃烧产生烟气，经过炉膛上方第二、第三回程烟管以及节能器换热后通过烟囱排放至大气。
供回水系统:
由软化水装置将自来水进行软化储存进水箱，通过给水泵输送至节能器进行一次加热，加热后在输送至锅炉进水口，通过锅炉给水装置将水源输送到锅炉锅壳内，与烟气系统产生的热量进行换热，从而将锅壳内的水进行加热，通过集水罐输送至分水器，通过分水器不同出口输送至客户各个使用点进行使用，待客户各个需求点进行换热后，将其汇总至集水缸，在通过除污水泵将其输送回锅炉再次进行加热，整个系统以此循环。
技术参数
| 锅炉型号 | 热功率MW | 额定压力Mpa | 出回水温度℃ | 安装尺寸m |
| WNS0.35 | 0.35 |
0.7
1
1.25
|
95(115)/70 | 3.2x1.4x1.7 |
| WNS0.7 | 0.7 | 3.5x1.7x2.1 | ||
| WNS1.4 | 1.4 | 4.0x1.8x2.2 | ||
| WNS2.1 | 2.1 | 4.4x2.0x2.4 | ||
| WNS2.8 | 2.8 | 4.5x2.1x2.5 | ||
| WNS3.5 | 3.5 | 5.4x2.2x2.7 | ||
| WNS4.2 | 4.2 | 5.7x2.4x2.8 | ||
| WNS5.6 | 5.6 | 6.7x2.6x3.0 | ||
| WNS7 | 7 | 7.3x2.8x3.3 | ||
| WNS10.5 | 10.5 | 8.0x3.2x3.6 | ||
| WNS14 | 14 | 8.9x3.5x3.9 |
