SZS系列饱和蒸汽锅炉

运行原理 迪森SZS系列锅炉为双锅筒、纵置式、D型布置结构,右侧为炉膛,左侧为对流管束,过热器布置对流管束区;通过下锅筒中间和两端的活动支座固定在本体底盘上,并保证锅炉...

运行原理

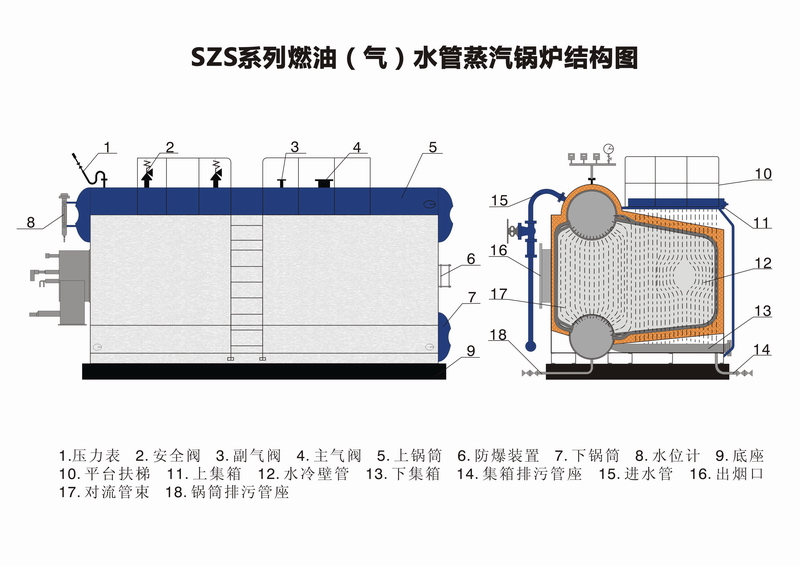

       迪森SZS系列锅炉为双锅筒、纵置式、D型布置结构,右侧为炉膛,左侧为对流管束,过热器布置对流管束区;通过下锅筒中间和两端的活动支座固定在本体底盘上,并保证锅炉整体向两端膨胀。炉膛四周为膜式水冷壁,炉膛左侧的膜式水冷壁将炉膛与对流管束完全密封隔开,对流管束区后补位拉稀的错列结构,前部为顺列结构,炉膛燃烧产生的烟气从炉膛尾部的出烟口进入燃烬室、对流管束区,然后从锅炉左侧前部转向进入螺旋翅片管节能器,最后进入烟道排入大气。


普通锅炉的排烟温度比较高,为了降低排烟温度,节约能源,该锅炉在本体侧面设置了翅片式节能器和冷凝器。翅片式换热器具有体积小、重量轻、换热面积大、换热效率高等优点,有效降低排烟温度,显著提高锅炉效率。
冷凝器安装在锅炉出烟侧面,吸收烟气余热,降低排烟温度;自来水出水20℃,在水泵的作用下,来自水泵的锅炉给水,以W≈0.5m/s的流速流经冷凝器翅片管,与烟气充分换热,水温升高后进入锅炉内。由于冷凝器中的鳍片管采用材质为ND钢,因此在运行过程中能有效避免氧腐蚀。


技术参数

锅炉型号 额定蒸发量t/h 额定压力MW 额定蒸汽温度℃ 最大运输件t 安装尺寸m
SZS10-1.25-Y.Q 10
1.25/1.6
194(204) 28 9.9x6.1x4.7
SZS15-1.25-Y.Q 15 35 10.7x6.6x4.8
SZS20-1.25-Y.Q 20 12 11.7x6.8x4.8
SZS25-1.25-Y.Q 25 46 11.7x7.1x5.0
SZS30-1.25-Y.Q 30 55 12.7x7.4x5.3
SZS35-1.25-Y.Q 35 59 14.0x7.5x5.4
SZS40-1.25-Y.Q 40 66 15.0x7.5x5.4
