SZS系列过热蒸汽锅炉

运行原理 迪森SZS系列锅炉为双锅筒、纵置式、D型布置结构,右侧为炉膛,左侧为对流管束,过热器布置对流管束区;通过下锅筒中间和两端的活动支座固定在本体底盘上,并保证锅炉...

运行原理

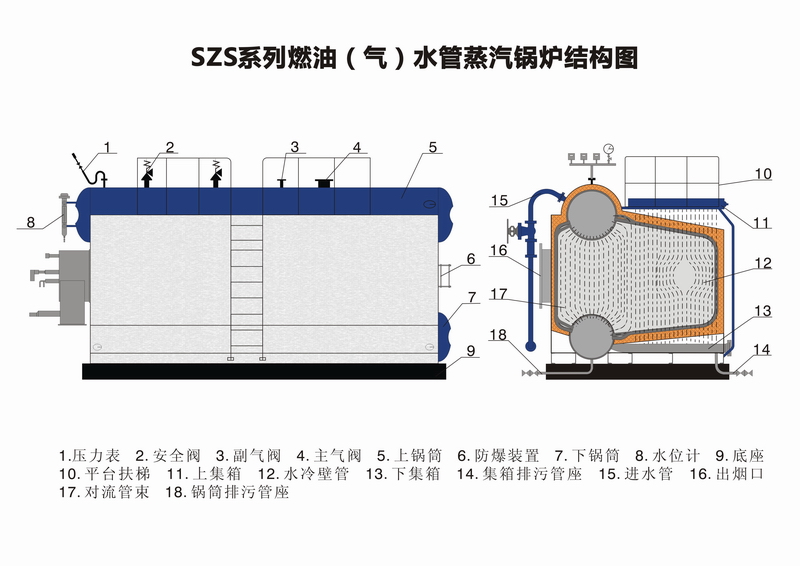

迪森SZS系列锅炉为双锅筒、纵置式、D型布置结构,右侧为炉膛,左侧为对流管束,过热器布置对流管束区;通过下锅筒中间和两端的活动支座固定在本体底盘上,并保证锅炉整体向两端膨胀。炉膛四周为膜式水冷壁,炉膛左侧的膜式水冷壁将炉膛与对流管束完全密封隔开,对流管束区后补位拉稀的错列结构,前部为顺列结构,炉膛燃烧产生的烟气从炉膛尾部的出烟口进入燃烬室、对流管束区,然后从锅炉左侧前部转向进入螺旋翅片管节能器,最后进入烟道排入大气。


普通锅炉的排烟温度比较高,为了降低排烟温度,节约能源,该锅炉在本体侧面设置了翅片式节能器和冷凝器。翅片式换热器具有体积小、重量轻、换热面积大、换热效率高等优点,有效降低排烟温度,显著提高锅炉效率。
冷凝器安装在锅炉出烟侧面,吸收烟气余热,降低排烟温度;自来水出水20℃,在水泵的作用下,来自水泵的锅炉给水,以W≈0.5m/s的流速流经冷凝器翅片管,与烟气充分换热,水温升高后进入锅炉内。由于冷凝器中的鳍片管采用材质为ND钢,因此在运行过程中能有效避免氧腐蚀。
锅炉对流管束中布置高温过热器及低温过热器,高温过热器及低温过热器集箱底部设有疏水阀,锅炉启动前可以及时清除过热器管内的冷凝水。高温过热器与低温过热器之间布置了喷水减温器,结构简单,调节灵敏,易于自动化。


技术参数

锅炉型号 额定蒸发量 额定压力MW 额定蒸汽温度℃ 最大运输件t 安装尺寸m
SZS10-1.25/350-Y.Q 10 1.25 350 43 11.7x6.7x4.9
SZS15-1.25/350-Y.Q 15 50 12.4x7.1x5.0
SZS20-1.25/350-Y.Q 20 53 12.4x7.5x5.3
SZS25-1.25/350-Y.Q 25 60 13.6x7.8x5.8
SZS30-1.25/350-Y.Q 30 65 14.4x8.0x5.8
SZS35-1.25/350-Y.Q 35 73 15.6x8.1x5.8
SZS40-1.25/250-Y.Q 40 250 81 16.6x8.1x5.8
